磁気ビーズはどのように製造されていますか?プロセスと品質管理

磁気ビーズはどのように製造されていますか?

磁気ビーズは、磁性材料 (通常は酸化鉄) を保護ポリマーまたはシリカ マトリックスと組み合わせ、特定の生物学的または化学的用途に合わせて表面を改質することによって製造されます。

一般的な製造プロセスには、磁気コアの準備、粒子の形成、コーティングまたはカプセル化、サイズ制御、表面の機能化、精製、配合および品質テストが含まれます。

すべての磁気ビーズに単一の製造方法はありません。このプロセスは、必要な粒子サイズ、磁気応答、表面化学、結合能力、コロイドの安定性、および意図する用途によって異なります。

したがって、核酸抽出、抗体カップリング、タンパク質精製、細胞分離および化学発光イムノアッセイに使用される磁気ビーズは、外観が似ていても、構造が大きく異なる場合があります。

磁気ビーズは何でできていますか?

バイオテクノロジーで使用される磁気ビーズのほとんどには、次の 3 つの機能成分が含まれています。

1. 磁気相と、

2. 保護または構造マトリックス。

3. 機能的な外面。

磁相

マグネタイト ( Fe₃O₄ ) およびマグヘマイト (γ-Fe2O3) は、一般的に使用される磁性材料です。

これらの酸化鉄粒子は磁気応答性を提供すると同時に、外部磁場が除去された後にビーズが再分散できるようにします。

多くの生物分離ビーズは、低い残留磁化を示すように設計されています。これにより、洗浄、混合、保管中の永久磁石の凝集を防ぐことができます。

ネオジム、鉄、ホウ素などの永久磁石材料は、通常、小さな生物学的磁性ビーズの標準的な選択肢ではありません。

ポリマーまたはシリカマトリックス

磁性材料は以下のものに埋め込まれたり、コーティングされたりすることがあります。

• ポリスチレン;

• 架橋ポリマー；

• ポリメタクリレート;

• シリカ;

• ヒドロゲル;

• 別のアプリケーション固有のマテリアル。

マトリックスは磁性材料を保護し、粒子サイズの制御を助け、さらに機能化できる表面を提供します。

機能的な表面

外表面は、ビーズが抗体、タンパク質、核酸、細胞、またはその他の標的とどのように相互作用するかを決定します。

一般的な表面には次のものがあります。

• シリカ;

• カルボキシル;

• アミノ;

• NHS - アクティブ化;

• エポキシ;

• トシル;

• ストレプトアビジン;

• ニッケルキレート。

• 抗体またはリガンドでコーティングされた表面。

表面化学は独立した最終的な詳細ではありません。コロイドの安定性、結合能力、非特異的吸着および保存条件に影響を与えるため、粒子設計時に考慮する必要があります。

一般的な磁気ビーズ構造

外殻付き磁性コア

磁性コアをシリカまたはポリマーでコーティングして、コアシェル粒子を形成できます。

シェルは磁性材料を保護し、化学的にアクセスしやすい表面を提供します。シェルの厚さは、総粒子サイズ、磁性含有量、利用可能な機能領域に影響します。

ポリマーマトリックスに埋め込まれた磁性ナノ粒子

複数の酸化鉄ナノ粒子がポリマービーズ全体​​に分散していてもよい。

この設計により、磁気負荷、機械的安定性、表面機能性、低残留磁化の間のバランスが得られます。

多層またはサンドイッチ構造磁気ビーズ

多層ビーズには以下が含まれる場合があります。

• ポリマーコアと、

• 磁性層と、

• 外側の機能性ポリマーシェル。

このアーキテクチャにより、磁性相と表面化学を個別に最適化できます。外殻は、非特異的結合が少なく、生体分子が効率的に結合できるように設計できます。

シリカコーティングされた磁性体粒子

シリカは、制御されたゾルゲルまたは関連するコーティングプロセスを通じて磁性粒子の周囲に形成できます。

シリカ表面はシラノール基を提供し、追加の官能性シランで修飾できます。シリカ磁気ビーズは、核酸の抽出と精製に広く使用されています。

多孔質磁気ビーズ

多孔性により利用可能な表面積が増加し、結合能力が向上する可能性があります。ただし、細孔サイズ、拡散速度、洗浄効率、ターゲットへのアクセス可能性は制御する必要があります。

ターゲットが細孔構造に効率的に出入りできない場合、表面積が大きくても自動的に優れた性能は得られません。

磁気ビーズの主な製造ルート

磁気ビーズの段階的な製造プロセス

次の手順では、一般的な産業ワークフローについて説明します。正確なプロセスは、ビーズのアーキテクチャと用途によって異なります。

ステップ 1: 製品仕様を定義する

製造は、固定された配合ではなく、必要な製品性能から始める必要があります。

重要な仕様には次のものが含まれます。

• 目標粒子サイズ。

• 粒度分布;

• 固形分含有量。

• 磁気分離時間。

• 飽和磁化;

• 表面官能基；

• 官能基密度。

• 結合能力;

• 非特異的吸着。

• 沈降および再分散挙動。

• 保存安定性。

• 手動または自動機器との互換性。

DNA抽出用に開発された磁気ビーズは、抗体の固定化や細胞分離を目的としたビーズとは異なる表面と粒子サイズを必要とする場合があります。

ステップ 2: 磁性材料を準備する

酸化鉄ナノ粒子は、共沈、水熱合成、熱分解、または別の制御されたルートを通じて生成できます。

共沈中に、鉄塩がアルカリ条件下で反応して酸化鉄粒子を形成します。反応の pH、温度、雰囲気、混合、試薬の添加速度は粒子形成に影響します。

合成後、未反応物質を除去し、制御されない凝集を減らすために、磁性粒子を洗浄して安定化する必要があります。

ステップ 3: 磁性ナノ粒子を安定化する

裸の酸化鉄ナノ粒子は凝集する傾向が強いです。

メーカーは、後続の処理中に分散を維持するために、界面活性剤、ポリマー、小分子安定剤、または表面改質剤を使用する場合があります。

選択した安定剤は、重合、シリカコーティング、またはその他の下流の製造ステップに適合する必要があります。

残留安定剤も表面修飾、生物学的適合性、非特異的結合に影響を与える可能性があるため、管理する必要があります。

ステップ 4: 磁気ビーズ構造の形成

磁性材料は最終的なビーズ構造に組み込まれます。

プロセスに応じて、メーカーは次のことを行う場合があります。

• 磁性ナノ粒子の周囲でモノマーを重合させる。

• ポリマーマトリックス全体に酸化鉄粒子を埋め込みます。

• 予め形成されたポリマーコア上に磁性粒子を堆積させる。

• 磁性粒子の周囲にシリカを形成します。

• 磁性粒子を多孔質ビーズに充填する。

• 多層磁性体とポリマー構造を構築します。

このプロセスでは、磁性材料を個々のビーズ全体​​に一貫して分散させる必要があります。不均一な荷重により、同じバッチ内で磁気分離挙動が変化する可能性があります。

ステップ 5: 粒子のサイズと形態を制御する

粒子サイズは、完成したビーズを後で分離することによってだけでなく、主に核形成と成長中に制御されます。

重要な製造変数には次のものがあります。

• モノマーまたは前駆体の濃度。

• 界面活性剤または安定剤の濃度。

• 混合率;

• 温度;

• 反応時間。

• 試薬添加速度。

• イオン強度;

• 溶剤組成物；

• 架橋剤濃度；

• 磁性ナノ粒子搭載。

ふるい、ろ過、沈降、遠心分離は、大きな凝集物を除去したり、広範囲の画分を分割したりできますが、不安定な粒子形成プロセスを完全に修正することはできません。

ステップ 6: 外側の保護層を追加するL

外側のポリマーまたはシリカ層は次のことができます。

• 磁気相を保護します。

• 鉄漏れを減らす。

• コロイドの安定性を向上させます。

• 非特異的吸着を減少させます。

• 官能基を提供する。

• 生体サンプルとの適合性を向上させます。

コーティングの厚さのバランスは慎重に調整する必要があります。 nm磁性コーティングを厚くすると、表面特性は向上しますが、単位質量あたりの磁気応答が低下します。

ステップ 7: 表面官能基の導入

官能基は、粒子形成中に官能性モノマーを介して導入することも、表面修飾によって後から追加することもできます。

例としては次のものが挙げられます。

• EDC/NHSを介した生体分子カップリング用のカルボキシル基。

• 架橋剤ベースの結合のためのアミノ基。

• 求核試薬との共有結合反応のためのエポキシ基。

• 安定したタンパク質固定化のためのトシル基。

• 核酸結合またはシラン修飾のためのシラノール基。

• ニッケルローディングおよびHisタグ付きタンパク質精製のためのキレート基。

官能化反応では粒子の分散を維持する必要があります。表面修飾が強すぎると、凝集が生じたり、磁性ビーズの構造が損傷したりする可能性があります。

ステップ 8: 必要に応じて生物学的Lリガンドを固定化する

一部の磁気ビーズには追加の生物学的コーティングが必要です。

例えば、ストレプトアビジン磁気ビーズは、ストレプトアビジンを適切な活性化表面上に固定化することによって製造される。次に、残りの非特異的部位がブロックされ、ビーズが洗浄されて安定化されます。

その他の考えられるリガンドには次のものがあります。

• プロテインA;

• プロテインG;

• 抗体。

• 抗原;

• オリゴヌクレオチド;

• ペプチド;

• 酵素;

• 親和性キレート剤。

生物学的リガンド負荷は、タンパク質濃度のみではなく、機能的結合アッセイを通じて評価する必要があります。

ステップ 9: ビーズの精製と分類

合成と機能化の後、ビーズは精製されて以下が除去されます。

• 残留モノマー;

• 未反応の表面試薬。

• 界面活性剤;

• 溶剤;

• 塩。

• 自由磁性ナノ粒子。

• 結合していないタンパク質またはリガンド。

• 特大の集合体。

精製方法には、ビーズのサイズと生産規模に応じて、磁気分離、繰り返しの洗浄、濾過、透析、遠心分離、またはタンジェンシャルフロー濾過が含まれます。

分級を使用して粒度分布を狭め、異常な粒子を除去することもできます。

ステップ 10: 最終的なサスペンションを配合する

精製されたビーズは、管理された保存製剤中に分散されます。

製剤には以下が含まれる場合があります。

• バッファ;

• 塩;

• 界面活性剤;

• 安定剤。

• タンパク質をブロックする。

• 防腐剤。

• 抗菌剤。

製剤は、保管期間中、pH、ビーズ分散、磁気応答、および表面活性を維持する必要があります。

防腐剤とブロッキング剤は、下流のアプリケーションと互換性がある必要があります。たとえば、アジ化ナトリウムは生細胞用途には適しておらず、一部の酵素ベースの検出システムに干渉する可能性があります。

ステップ 11: 品質管理を実行する

各生産バッチは、リリース前に所定の仕様に照らしてテストする必要があります。

品質管理では、物理的特性と用途の性能の両方を確認する必要があります。

ステップ 12: 製品を梱包して保管する

磁気ビーズは通常、吸着、漏れ、汚染を最小限に抑えるように選択された容器に入った水性懸濁液として供給されます。

保管条件はビーズ表面と結合したリガンドによって異なります。多くの生物学的磁性ビーズ製品は 2 ～ 8°C で保管されており、冷凍保存が検証されていない限り冷凍すべきではありません。

懸濁液は通常の保管後も再分散しやすい状態を保つ必要があります。

磁気ビーズのサイズはどのように制御されますか?

粒子サイズは、以下に影響を与えるため、最も重要な磁気ビーズの仕様の 1 つです。

• 表面積;

• 結合能力;

• 沈降;

• 拡散;

• 磁気収集時間。

• 混合;

• オートメーション;

• 光学的干渉。

• 細胞相互作用。

均一なサイズは、制御された核生成と粒子成長から始まります。

反応条件

温度、試薬濃度、添加速度、反応時間は、形成される粒子の数と粒子の成長速度に影響します。

これらの条件が突然変化すると、二次核生成が発生し、サイズ分布が広がる可能性があります。

混合と物質移動

混合が不十分であると、モノマー濃度、pH、温度に局所的な差異が生じます。

過度に激しく混合すると、液滴が不安定になったり、成長中の粒子が損傷したりする可能性があります。実験容器から生産反応器にプロセスを移すときは、混合パラメーターを慎重に調整する必要があります。

界面活性剤と安定剤

界面活性剤の濃度は、液滴の形成、核形成、およびコロイドの安定性に影響します。

安定剤が少なすぎると凝集が起こる可能性があります。安定剤が多すぎると、除去が困難になったり、その後の表面機能化が妨げられる場合があります。

架橋

架橋密度は、ビードの剛性、膨潤、気孔率、耐薬品性に​​影響します。

また、ポリマー構造内の磁性粒子や官能基のアクセスしやすさにも影響を与える可能性があります。

製造後の分類

濾過、遠心分離、その他の分級方法により凝集物を除去し、最終的な分布を絞り込むことができます。

ただし、分類は粒子形成の不良を補うのではなく、制御された合成プロセスをサポートする必要があります。

さまざまな磁性ビーズ表面はどのように製造されますか?

シリカ磁気ビーズ

シリカは磁性粒子上にコーティングされるか、磁性粒子の周囲に形成されます。得られるシラノールに富んだ表面は、適切な緩衝条件下で核酸と結合したり、オルガノシランで修飾したりできます。

シリカ層は、必要な結合特性を維持しながら磁気コアの露出を防ぐために十分に安定している必要があります。

カルボキシル化磁気ビーズ

カルボキシル基は、官能性モノマーを使用して組み込むことも、重合後の表面改質によって導入することもできます。

カルボキシル基密度は抗体またはタンパク質の結合能力、表面電荷、コロイドの安定性に影響を与えるため、メーカーはカルボキシル基密度を制御します。

アミノ化磁気ビーズ

アミノ基は、アミン含有モノマー、シラン、または表面改質試薬を使用して導入できます。

最終的なアミン密度を測定し、目的の架橋化学反応に適合させる必要があります。

NHS 磁気ビーズ

NHS磁気ビーズは、適切なカルボキシル基を活性化してアミン反応性のNHSエステルを形成することによって生成されます。

NHS基は湿気や加水分解に弱いため、活性化、洗浄、配合、包装、保管条件を注意深く管理する必要があります。

エポキシ磁気ビーズ

エポキシ基は、エポキシ含有モノマーまたは表面改質化学によって組み込むことができます。

表面は、保管および分散中に安定性を維持しながら、十分な反応性基を保持する必要があります。

トシル磁気ビーズ

トシル基を適切なビーズ表面に導入して、共有結合によるタンパク質固定化のための反応性プラットフォームを作成します。

製造プロセスでは、表面の反応性を制御し、早期の加水分解を最小限に抑える必要があります。

ストレプトアビジン磁気ビーズ

ストレプトアビジンは、制御された結合プロセスを通じて機能性磁気ビーズ表面に固定化されます。

最終製品は、ビオチン結合能力、遊離ストレプトアビジン、非特異的結合、および保存安定性についてテストする必要があります。

ニッケル磁気ビーズ

NTA や IDA などのキレート配位子がビーズ表面に結合し、ニッケル イオンが担持されます。

完成したビーズは、His タグ付きタンパク質の結合能力、金属漏出、非特異的結合、および該当する場合は再生性能について評価されます。

磁気ビーズの品質管理テスト

高品質の磁気ビーズの理由は何ですか?

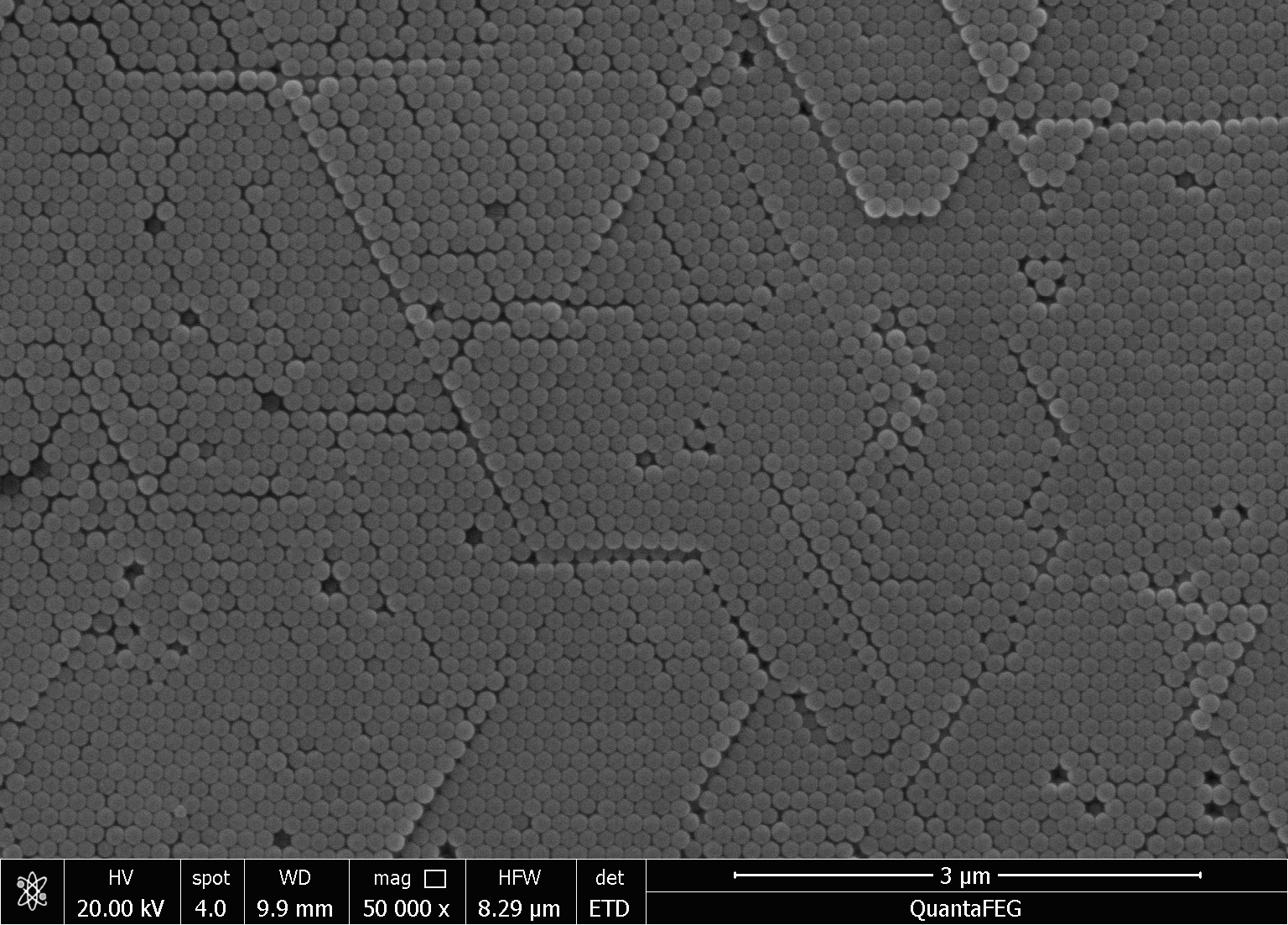

均一な粒子サイズ

狭い粒度分布により、より一貫した表面積、反応速度論、磁気分離が実現します。

迅速かつ可逆的な磁気収集

ビーズは適切な磁場で効率的に収集され、磁石が取り外された後に再分散する必要があります。

適切な再分散性がないと強力な磁気応答が発生し、凝集が発生し、アッセイの再現性が低下する可能性があります。

安定した表面化学

官能基と固定化リガンドは、製造、保管、および用途を通じて活性を維持する必要があります。

Lフローの非特異吸着

タンパク質、核酸、または細胞の吸着が制御されていないと、アッセイのバックグラウンドが増加し、ターゲットの純度が低下する可能性があります。

表面組成、ブロッキング、および保存処方はすべて非特異的結合に影響します。

再現可能な結合容量

結合容量は、複数の製造バッチにわたって仕様の範囲内にとどまる必要があります。

標的が結合部位にアクセスできない場合、高い理論表面積は十分ではありません。

良好なコロイド安定性

ビーズは、意図した緩衝液、塩、pH、および温度条件下で分散性を維持する必要があります。

一貫したスケールアップ

小型反応器で良好に機能するプロセスは、より大型の生産装置に移した場合でも、サイズ、磁気負荷、および表面化学を維持する必要があります。

磁気ビーズ製造の一般的な課題

磁気コアの準備中の凝集

磁性ナノ粒子は互いに引き付け合い、制御されないクラスターを形成する可能性があります。

コーティングまたは重合の前に、表面の安定化、混合、精製を最適化する必要があります。

不均一な磁気Lロード

ビーズ間での酸化鉄の担持量の違いにより、収集時間が変動し、磁気分離が不完全になります。

幅広い粒子 - サイズ分布

制御されていない核生​​成、不安定な液滴、または不十分な混合により、サイズや表面積が異なる粒子が生成される可能性があります。

遊離磁性ナノ粒子

カプセル化されていない磁性粒子は、バックグラウンド、外観、安定性、および下流のサンプルの品質に影響を与える可能性があります。

Lの表面活動の損失

加工中や保管中に官能基が加水分解または反応する可能性があります。生体リガンドは、不適切な温度、pH、または溶媒にさらされると活性を失う可能性があります。

スケールアップバリエーション

反応器のサイズが大きくなると、混合、熱伝達、試薬分配時間、せん断条件が変化します。

したがって、スケールアップ中に生産パラメータを再検証する必要があります。

不十分な精製

残留する界面活性剤、モノマー、カップリング試薬、または遊離リガンドは、下流のアッセイに干渉する可能性があります。

一貫性のない保存安定性

ビーズは初期仕様を満たしていても、後に凝集したり、結合能力を失ったり、表面成分を放出したりする場合があります。したがって、保存期間テストは不可欠です。

購入者は磁気ビーズのメーカーに何を尋ねるべきですか?

磁気ビーズのサプライヤーを選択する前に、次の情報について問い合わせてください。

• 粒子サイズとサイズ分布。

• 固形分濃度;

• 磁気分離時間。

• 表面化学。

• 官能基密度。

• 結合能力;

• 非特異的結合。

• ストレージバッファ。

• 推奨保管温度。

• ロット間の一貫性。

• 利用可能な COA および技術文書。

• サンプルの入手可能性。

• 大量供給。

• カスタム粒子サイズ;

• カスタム表面修正。

• OEMまたはODMサービス;

• 生産規模と納期。

公称サイズと表面基が同じ 2 つのビーズは、その構造、磁性含有量、配合により異なる性能を発揮する可能性があるため、アプリケーションテストは引き続き重要です。

製造された磁気ビーズの用途

磁気ビーズは次の目的で製造されています。

• DNAおよびRNAの抽出;

• タンパク質の精製。

• 抗体の固定化。

• 化学発光イムノアッセイ;

• 免疫沈降;

• 細胞の分離。

• 病原体捕捉。

• バイオマーカーの濃縮。

• エクソソームの分離。

• 自動サンプル調製;

• 診断試薬の開発。

• 研究とバイオテクノロジー製造。

それぞれの用途には、粒子サイズ、磁気応答、表面化学、結合能力、非特異的吸着の異なるバランスが必要です。

磁気ビーズの製造に関するよくある質問

磁気ビーズの製造にはどのような材料が使用されますか?

ほとんどの生物学的磁気ビーズには、マグネタイトやマグヘマイトなどの酸化鉄がポリマーまたはシリカ マトリックスと結合して含まれています。

その後、外面は意図された用途に応じて修正されます。

磁気ビーズは純鉄でできていますか?

通常はそうではありません。

純粋な金属鉄は酸化しやすいため、一般に生体磁気ビーズの露出表面としては適していません。酸化鉄は、保護されたポリマーまたはシリカ構造の内部に組み込まれることがより一般的です。

均一な磁性ビーズはどのように製造されるのですか?

均一なビーズには、制御された核生成、成長、混合、温度、試薬の添加、およびコロイドの安定化が必要です。

分類により凝集体を除去できますが、均一性は主に合成時に作成する必要があります。

ポリマー磁気ビーズとシリカ磁気ビーズの違いは何ですか?

ポリマー磁気ビーズは、架橋、機能性モノマー、表面化学、および機械的特性を柔軟に制御できます。

シリカ磁気ビーズは、シラノール基が豊富なミネラル表面を提供し、核酸抽出やシランベースの修飾に広く使用されています。

磁気ビーズにカルボキシル基はどのように付加されるのでしょうか?

カルボキシル基は、カルボキシル含有モノマーを使用して組み込むことも、製造後の表面改質によって導入することもできます。

選択した方法は、基の密度、アクセスしやすさ、およびコロイドの安定性に影響します。

超常磁性とはどういう意味ですか?

超常磁性粒子は外部磁場に強く反応しますが、磁場が取り除かれた後も永久磁化はほとんど残りません。

この挙動は、磁性ビーズが迅速に収集され、分離後に再分散するのに役立ちます。

磁気ビーズの結合能力はどのように測定されますか?

結合能力は、 DNA 、抗体、タンパク質、ビオチン化リガンド、His タグ付きタンパク質などのアプリケーション固有のターゲットを使用して測定する必要があります。

機能的容量は、表面積の計算だけよりも役立ちます。

磁気応答はどのようにテストされますか?

実際のテストでは、指定された磁気分離器内で定義されたビーズの濃度と体積が透明になるまでに必要な時間を測定します。

磁化は、振動サンプル磁力計などの特殊な機器を使用して特性評価することもできます。

磁気ビーズのサイズと表面化学をカスタマイズできますか?

はい。メーカーは、粒子サイズ、磁気負荷、ポリマーまたはシリカの組成、表面基、リガンドコーティング、固形分および保存配合をカスタマイズできます。

カスタマイズの実現可能性は、要求仕様、評価数量、生産規模によって異なります。

磁気ビーズはどのように保管すればよいですか?

多くの磁気ビーズ懸濁液は、検証済みのバッファー内で 2 ～ 8°C で保存されます。

凍結と乾燥は、製品に対して特に検証されていない限り避けてください。

結論

磁気ビーズの製造では、磁性材料の合成、粒子工学、コーティング、表面機能化、精製、配合および品質管理を組み合わせます。製造を成功させるには、磁気応答、粒子の均一性、表面活性、低い非特異的結合、および保存安定性のバランスをとる必要があります。

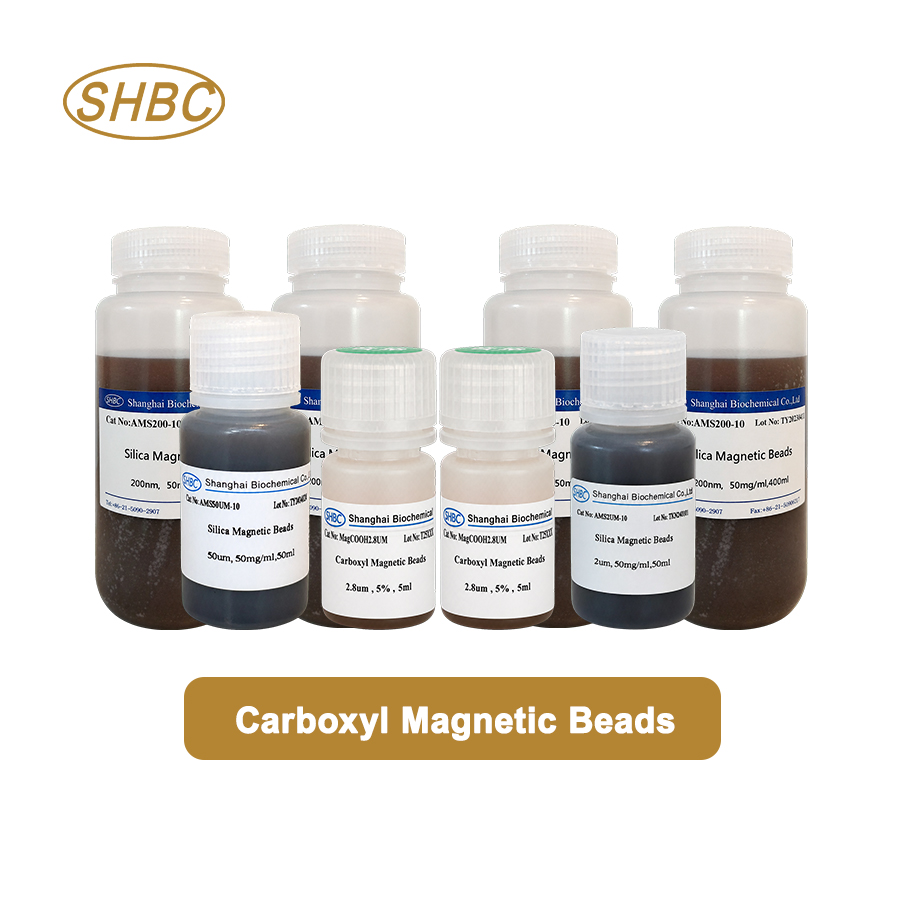

SANYU GROUP が製造する シリカ磁気ビーズ, カルボキシル化磁気ビーズ, NHS 磁気ビーズ, ストレプトアビジン磁気ビーズ, アミノ化磁気ビーズ, エポキシ磁気ビーズ, ニッケル磁気ビーズ と Tosyl 磁気ビーズ 核酸抽出、イムノアッセイ、タンパク質精製、細胞分離および生物分離用。
